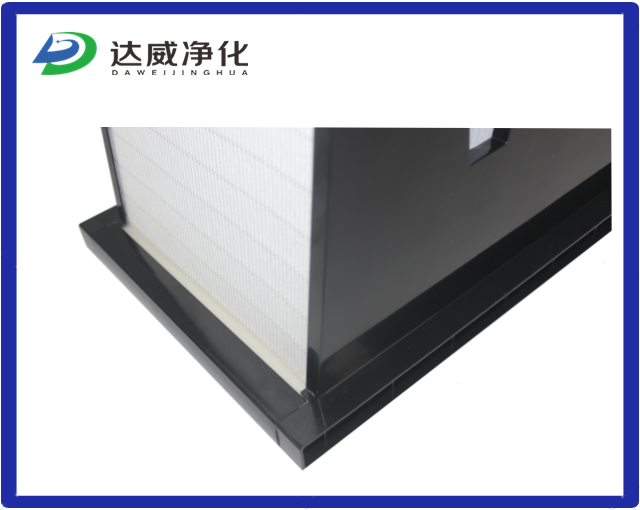

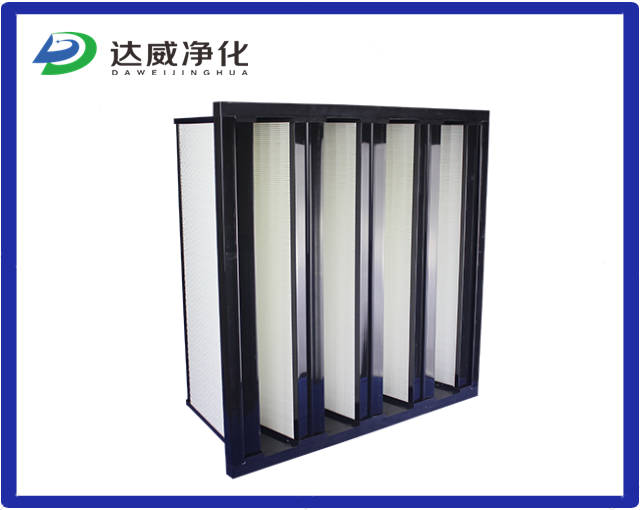

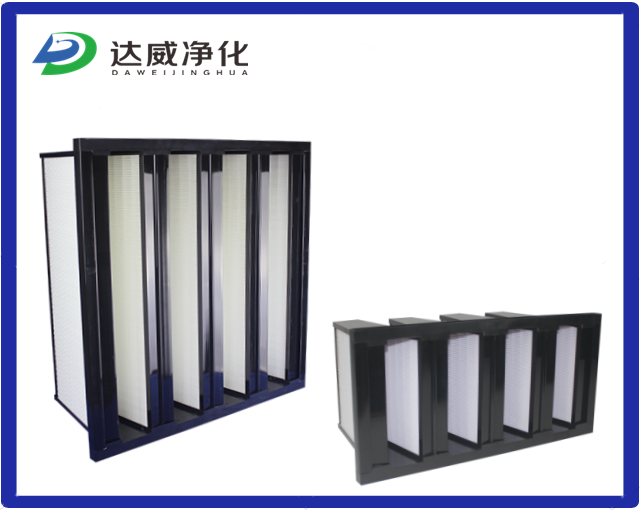

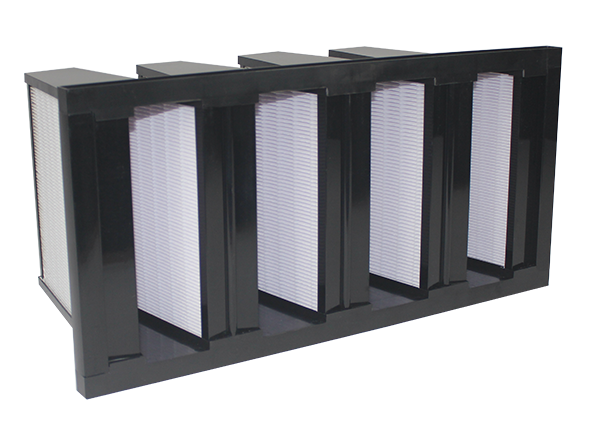

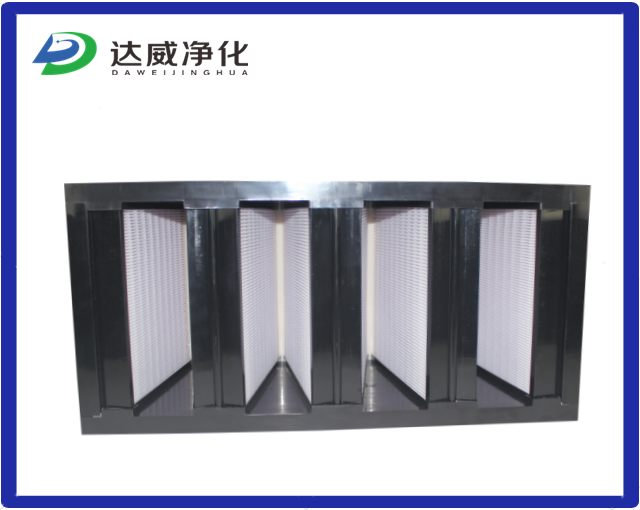

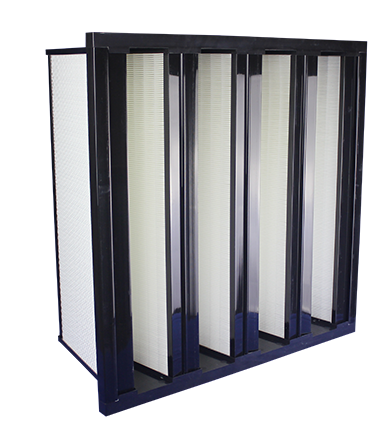

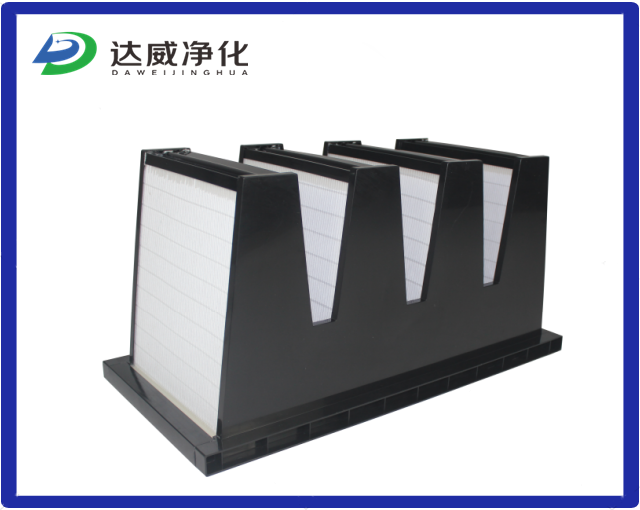

V型塑料框亚高效过滤器（又称W型组合式大风量亚高效过滤器），是暖通净化系统专用中段过滤设备。产品采用ABS工程塑料一体成型外框，搭配无隔板V型密褶滤料结构，具备风量大、风阻低、容尘量大、防潮防腐、绿色环保等优势，广泛应用于各类洁净空调、新风系统及工业通风除尘场景，主要用于前置预过滤，有效保护末端高效过滤设备，延长整套净化系统使用寿命。
| 外框 | ABS塑料外框 |
| 滤料 | 玻纤滤芯/pp滤芯 |
| 密封胶 | PU聚氨酯胶 |
| 密封条 | EVA/PU |
| 分隔物 | 热熔胶 |
| 可选厚度 | 292mm |
| 使用最高温度 | 70℃ |
| 品牌 | 冀净 |

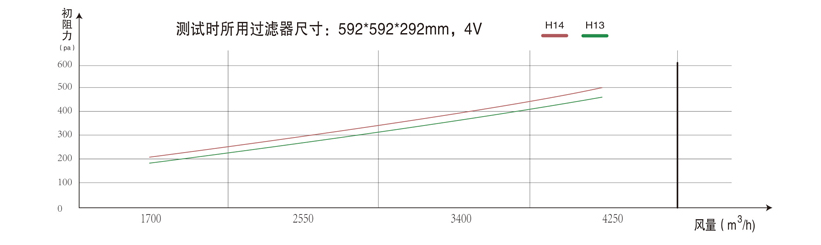

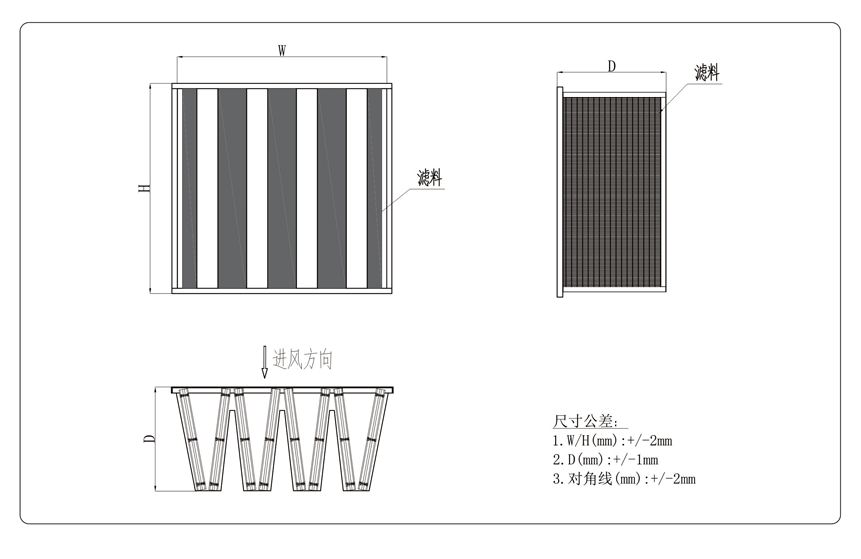

| 外形尺寸 | 框体 | 过滤面积 | 额定风量 | 不同效率下的初阻力(Pa) | 建议终阻力 | |||
| W*H*D（mm） | ㎡ | (m³/h) | F8 | E10 | H13 | H14 | (Pa) | |
| 287*287*292 | 2v | 4.2 | 800 | 110 | 180 | 220 | 280 | 初阻力 2-2.5倍 |
| 287*490*292 | 2V | 7.7 | 1200 | 110 | 180 | 220 | 280 | 初阻力 2-2.5倍 |
| 287*592*292 | 2V | 9.4 | 1600 | 110 | 180 | 220 | 280 | 初阻力 2-2.5倍 |
| 490*287*292 | 3V | 6.4 | 1100 | 110 | 180 | 220 | 280 | 初阻力 2-2.5倍 |
| 490*490*292 | 3V | 11.6 | 1900 | 110 | 180 | 220 | 280 | 初阻力 2-2.5倍 |
| 490*592*292 | 3V | 14.4 | 2400 | 110 | 180 | 220 | 280 | 初阻力 2-2.5倍 |
| 592*287*292 | 3V/4V/5V | 6.4/8.4/10.5 | 1100/1600/1800 | 110 | 180 | 220 | 280 | 初阻力 2-2.5倍 |
| 592*490*292 | 3V/4V/5V | 11.6/15.4/19 | 1900/2500/3200 | 110 | 180 | 220 | 280 | 初阻力 2-2.5倍 |
| 592*592*292 | 3V/4V/5V | 14.4/18.8/23.5 | 2400/3200/3900 | 110 | 180 | 220 | 280 | 初阻力 2-2.5倍 |
备注：不同风速下，阻力值不同。特殊尺寸规格可依据客户要求定制
| ASHRAE52.2 | EN779 |
| MERV14 | F8 |
| MERV15 | F9-E10 |
| MERV16 | E11-E12 |
| MERV17-18 | H13 |
| MERV19-20 | H14 |
